¿Qué es el Núcleo de Aluminio Nido de Abeja?
¿Qué es el Núcleo de Aluminio Nido de Abeja? El núcleo de aluminio nido de abeja es uno de los materiales más innovadores en la ingeniería moderna. Esta estructura ligera pero increíblemente resistente ha transformado industrias que van desde la aeroespacial hasta la arquitectura. Si busca un material que ofrezca una relación excepcional resistencia-peso, lo ha encontrado.
Entendiendo la Estructura del Núcleo de Aluminio Nido de Abeja

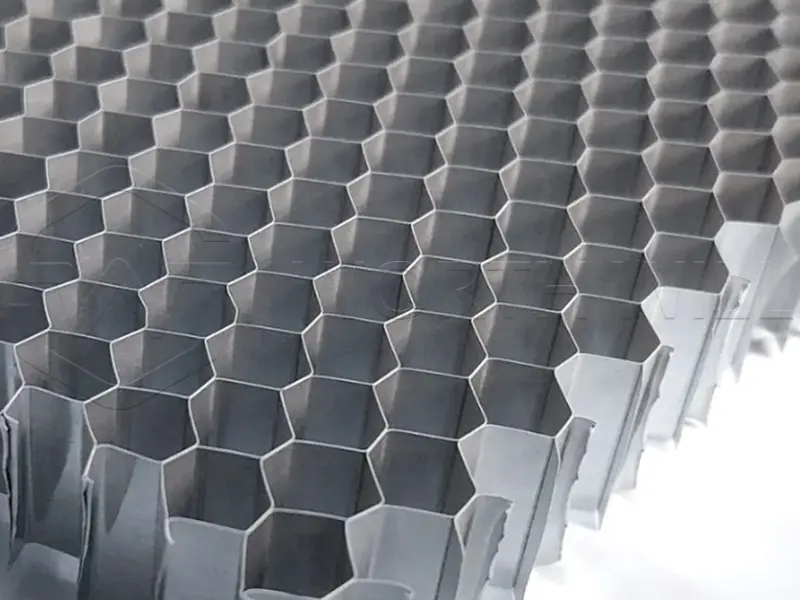

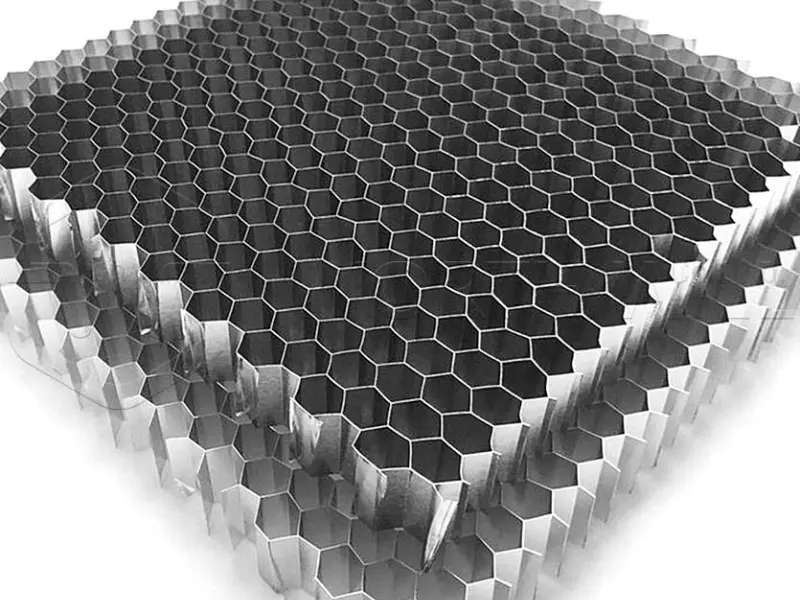

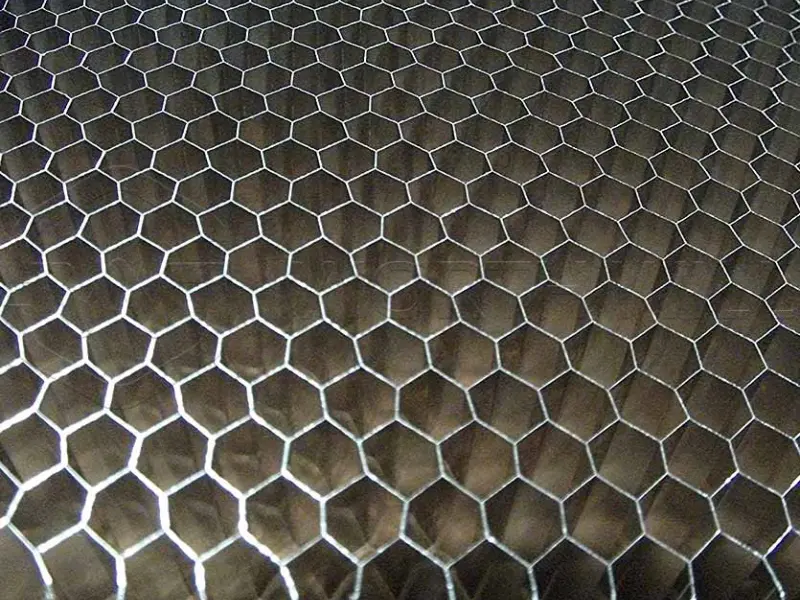

Un núcleo de aluminio nido de abeja consiste en celdas hexagonales hechas de láminas delgadas de aluminio. Estas celdas están unidas entre sí para crear una estructura sándwich que imita los patrones naturales de nido de abeja encontrados en las colmenas. La geometría única distribuye las cargas eficientemente a través de toda la superficie.
El proceso de fabricación implica expandir láminas de aluminio apiladas que han sido encoladas en intervalos específicos. Cuando se separan, estas láminas forman el patrón hexagonal característico. Esto crea un material que es principalmente aire (típicamente 95-99%) mientras mantiene una integridad estructural impresionante.
Componentes Estructurales Clave
| Componente | Descripción | Función |
|---|---|---|
| Paredes de Celda | Tiras delgadas de lámina de aluminio (0.05-0.15mm) | Soportan cargas de corte y compresión |
| Nodos de Celda | Puntos de intersección unidos | Transfieren cargas entre celdas |
| Paredes Dobles | Límites de celda reforzados | Proporcionan resistencia adicional en los bordes |
| Altura del Núcleo | Dimensión vertical del nido de abeja | Determina la rigidez del panel sándwich |
Tipos de Núcleo de Aluminio Nido de Abeja
Los fabricantes producen diferentes variedades para satisfacer requisitos específicos de aplicación. Comprender estos tipos ayuda a los ingenieros a seleccionar el material óptimo para sus proyectos.
Tamaño de Celda
| Tamaño de Celda (pulgada) | Tamaño de Celda (mm) | Densidad Típica (kg/m³) | Mejores Aplicaciones |
|---|---|---|---|
| 1/8″ | 3.2mm | 80-130 | Aeroespacial, piezas de alta precisión |
| 3/16″ | 4.8mm | 50-90 | Transporte, paneles industriales |
| 1/4″ | 6.4mm | 30-70 | Marino, paneles arquitectónicos |
| 3/8″ | 9.5mm | 20-50 | Fachadas de edificios, estructuras grandes |
| 1/2″ | 12.7mm | 15-35 | Paneles acústicos, sistemas de filtración |
| 3/4″ | 19.0mm | 10-25 | Manejo de flujo de aire, absorción de energía |
Por Tipo de Aleación
| Serie de Aleación | Contenido de Aluminio | Nivel de Resistencia | Resistencia a la Corrosión | Usos Principales |
|---|---|---|---|---|
| 5052 | 97.2% Al, 2.5% Mg | Medio-Alto | Excelente | Marino, estructuras exteriores |
| 5056 | 95.0% Al, 5.0% Mg | Alto | Superior | Militar, ambientes severos |
| 2024 | 93.5% Al, 4.4% Cu | Muy Alto | Buena | Aeroespacial, piezas de alta tensión |
| 3003 | 98.6% Al, 1.2% Mn | Medio | Muy Buena | Industrial general, rentable |
| 6061 | 97.9% Al, 1.0% Mg, 0.6% Si | Alto | Excelente | Aplicaciones estructurales |
Por Configuración de Celda
| Configuración | Descripción | Ventajas | Usos Típicos |
|---|---|---|---|
| Hexagonal | Celdas hexagonales estándar | Relación resistencia-peso óptima, omnidireccional | La mayoría de aplicaciones |
| Sobre-expandido | Celdas hexagonales alargadas | Conformabilidad, superficies curvas | Piezas de aeronaves, cascos de barcos |
| Flex-Core | Paredes de celda curvas | Flexibilidad, absorción de energía | Protección contra impactos, sellos |
| Cinta | Alineación direccional de celdas | Alta resistencia direccional | Vigas, cargas unidireccionales |
Propiedades Físicas y Mecánicas
El rendimiento notable del núcleo de aluminio nido de abeja proviene de su combinación única de propiedades. Estas especificaciones demuestran por qué los ingenieros especifican este material para aplicaciones exigentes.
Propiedades Mecánicas del Núcleo
| Propiedad | Rango Típico | Unidad | Método de Prueba |
|---|---|---|---|
| Resistencia a la Compresión | 0.5 – 15.0 | MPa | ASTM C365 |
| Resistencia al Corte (L) | 0.3 – 8.0 | MPa | ASTM C273 |
| Resistencia al Corte (W) | 0.2 – 5.5 | MPa | ASTM C273 |
| Módulo de Corte (L) | 50 – 2000 | MPa | ASTM C273 |
| Módulo de Corte (W) | 25 – 1200 | MPa | ASTM C273 |
| Conductividad Térmica | 1.5 – 5.0 | W/(m·K) | ASTM C518 |
| Expansión Térmica | 23 × 10⁻⁶ | /K | ASTM D696 |
Nota: L = Dirección longitudinal, W = Dirección transversal (ancho)
Comparación de Densidad y Peso
| Material | Densidad (kg/m³) | Peso Relativo | Relación Resistencia-Peso |
|---|---|---|---|
| Núcleo de Aluminio Nido de Abeja | 20 – 130 | 1.0 (línea base) | Excelente |
| Lámina de Aluminio Macizo | 2700 | 20-135x más pesado | Moderada |
| Nido de Abeja de Acero | 50 – 200 | 2.5-1.5x más pesado | Buena |
| Nido de Abeja Nomex | 30 – 150 | Similar | Menor a altas temperaturas |
| Núcleo de Espuma PVC | 40 – 200 | 2-1.5x más pesado | Menor |
| Núcleo de Madera Balsa | 100 – 250 | 5-2x más pesado | Moderada |
Proceso de Fabricación
Comprender cómo se fabrica el núcleo de aluminio nido de abeja ayuda a apreciar su calidad y consistencia. La fabricación moderna asegura una geometría de celda precisa y un rendimiento confiable.
Etapas de Producción
| Etapa | Descripción del Proceso | Control de Calidad |
|---|---|---|
| 1. Preparación de Lámina | Lámina de aluminio limpiada y tratada | Medición de espesor (±0.005mm) |
| 2. Aplicación de Adhesivo | Líneas de pegamento precisas impresas en lámina | Verificación de precisión del patrón |
| 3. Apilamiento de Capas | Capas alternas construidas en bloques | Verificación de conteo y alineación de capas |
| 4. Curado | Calor y presión unen las capas | Monitoreo de temperatura de curado |
| 5. Rebanado | Bloque cortado al espesor de núcleo requerido | Tolerancia de espesor ±0.1mm |
| 6. Expansión | Láminas separadas para formar hexágonos | Verificación de tamaño de celda |
| 7. Tratamiento Anticorrosión | Cromato o recubrimiento alternativo | Pruebas de espesor de recubrimiento |
| 8. Corte a Tamaño | Procesamiento de dimensiones finales | Inspección dimensional |
Aplicaciones del Núcleo de Aluminio Nido de Abeja
La versatilidad del núcleo de aluminio nido de abeja abarca numerosas industrias. Sus propiedades únicas resuelven desafíos de ingeniería en diversos sectores.
Aeroespacial y Aviación
- Pisos de aeronaves — paneles estructurales ligeros
- Particiones interiores — paredes y techos de cabina
- Revestimientos de carga — barreras protectoras ligeras
- Superficies de control de alas — flaps, alerones, spoilers
- Góndolas de motores — carenados resistentes al calor
- Estructuras de satélites — plataformas rígidas, dimensionalmente estables
- Aspas de helicópteros — refuerzo interno
Transporte
- Vagones ferroviarios — paneles de piso, paredes interiores
- Carrocerías de autobuses — paneles sándwich estructurales
- Cascos y cubiertas de barcos — construcción marina ligera
- Piezas de carreras automotrices — paneles de carrocería, estructuras de impacto
- Carrocerías de camiones — contenedores de carga, paneles laterales
- Trenes de alta velocidad — carenados aerodinámicos
Arquitectura y Construcción
- Sistemas de muro cortina — fachadas de edificios
- Paneles de techo — soluciones acústicas y estéticas
- Particiones de salas limpias — instalaciones farmacéuticas y electrónicas
- Paneles de elevadores — paredes ligeras y rígidas de cabinas
- Revestimiento exterior — paneles decorativos resistentes a la intemperie
- Dispositivos de sombreado solar — estructuras de control solar
- Sistemas de techado — cubiertas ligeras aisladas

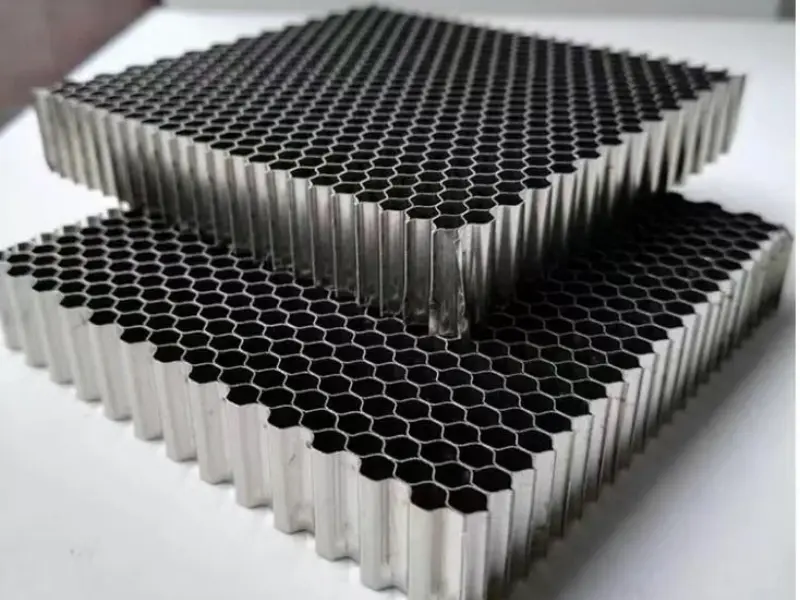

Industrial y Comercial
- Bases de máquinas-herramienta — plataformas de amortiguación de vibraciones
- Mesas de corte por láser — superficies de trabajo planas y estables
- Equipos de semiconductores — componentes estructurales de precisión
- Mesas de imágenes médicas — plataformas radiolúcidas y fuertes
- Stands de exposición — estructuras de exhibición portátiles y rígidas
- Pisos de escenario — plataformas temporales para eventos
Energía y Medio Ambiente
- Aspas de turbinas eólicas — refuerzo estructural interno
- Marcos de paneles solares — sistemas de montaje ligeros
- Contenedores de desechos nucleares — contenedores resistentes a impactos
- Sistemas de filtración de aire — enderezadores de flujo de nido de abeja
- Intercambiadores de calor — núcleos de gestión térmica
Ventajas del Núcleo de Aluminio Nido de Abeja
| Ventaja | Explicación | Impacto |
|---|---|---|
| Relación Resistencia-Peso Excepcional | Alto rendimiento estructural con masa mínima | Ahorro de combustible, carga útil aumentada |
| Resistencia al Corte | Distribución eficiente de carga en paneles sándwich | Integridad estructural bajo carga |
| Resistencia al Fuego | El aluminio no arde, cumple estándares de aviación | Cumplimiento de seguridad, seguro reducido |
| Resistencia a la Corrosión | Aleaciones como 5052 resisten ambientes severos | Larga vida útil, bajo mantenimiento |
| Estabilidad Térmica | Bajo coeficiente de expansión térmica | Precisión dimensional a través de temperaturas |
| Conductividad Eléctrica | Capacidades de puesta a tierra y blindaje EMI | Protección electrónica, seguridad |
| Reciclabilidad | Material 100% reciclable | Sostenibilidad ambiental |
| Conformabilidad | Puede curvarse y conformarse a geometrías complejas | Flexibilidad de diseño |
| Propiedades Acústicas | Absorción y control de transmisión de sonido | Aplicaciones de reducción de ruido |
| Eficiencia de Costo | Menor costo de ciclo de vida que materiales macizos | Beneficio económico a largo plazo |
Consideraciones de Diseño
Al especificar núcleo de aluminio nido de abeja para su proyecto, varios factores requieren atención.
Parámetros de Selección
| Parámetro | Opciones | Criterios de Selección |
|---|---|---|
| Tamaño de Celda | 1/8″ a 3/4″ | Requisitos de carga, tamaño de panel, curvatura |
| Espesor de Lámina | 0.05mm a 0.15mm | Necesidades de resistencia, límites de peso |
| Densidad del Núcleo | 20 a 130 kg/m³ | Cargas estructurales, resistencia al impacto |
| Altura del Núcleo | 3mm a 300mm | Requisitos de rigidez, restricciones de espacio |
| Tipo de Aleación | 3003, 5052, 5056, etc. | Ambiente, resistencia, costo |
| Tratamiento Superficial | Desnudo, cromatado, anodizado | Exposición a corrosión, requisitos de unión |

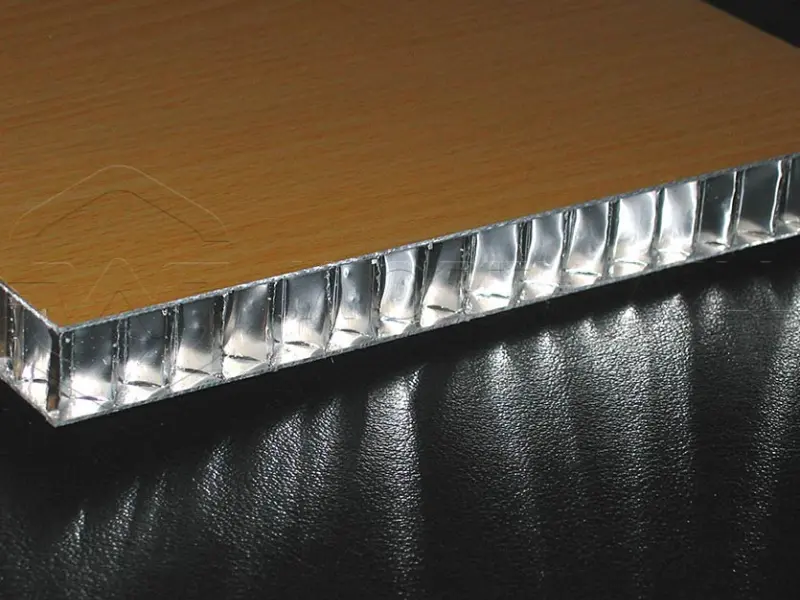

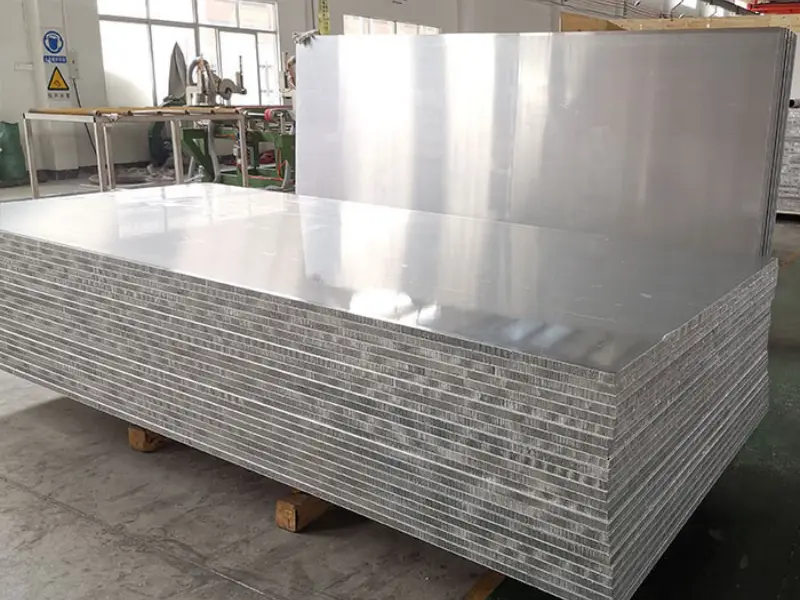

Diseño de Panel Sándwich
| Componente | Material Típico | Función |
|---|---|---|
| Lámina de Cara (Superior) | Aluminio, fibra de carbono, fibra de vidrio | Resistencia a la tracción, acabado superficial |
| Capa Adhesiva | Epoxi, poliuretano, adhesivo en película | Unir núcleo a caras |
| Núcleo Nido de Abeja | Nido de abeja de aluminio | Transferencia de corte, espaciado |
| Capa Adhesiva | Epoxi, poliuretano, adhesivo en película | Unir núcleo a caras |
| Lámina de Cara (Inferior) | Aluminio, fibra de carbono, fibra de vidrio | Resistencia a la compresión, acabado superficial |
Pruebas y Estándares de Calidad
El núcleo de aluminio nido de abeja debe cumplir estándares rigurosos para asegurar confiabilidad.
| Estándar | Organización | Alcance |
|---|---|---|
| ASTM C365 | ASTM International | Propiedades de compresión plana |
| ASTM C273 | ASTM International | Propiedades de corte |
| ASTM C394 | ASTM International | Fatiga por corte |
| ASTM E1091 | ASTM International | Absorción acústica |
| Boeing BSS 7236 | Boeing | Especificaciones de materiales aeroespaciales |
| Airbus AIMS | Airbus | Especificaciones de materiales de la industria |
| MIL-PRF-32275 | Militar de EE.UU. | Requisitos de rendimiento militar |
Comparación con Materiales de Núcleo Alternativos
| Material | Peso vs Nido Al | Factor de Costo | Mejor Para | Limitaciones |
|---|---|---|---|---|
| Nido de Abeja de Aluminio | Línea base (1.0x) | Medio | Alto rendimiento, resistencia al fuego | Mayor costo que espuma |
| Nomex Aramida | 0.8-1.2x | Alto | Aislamiento eléctrico, transparencia radar | Absorción de humedad, menor resistencia |
| Nido de Abeja de Fibra de Vidrio | 1.5-2.0x | Medio | Aplicaciones dieléctricas | Más pesado, menor rigidez |
| Nido de Abeja de Polipropileno | 0.6-0.8x | Bajo | Sensibilidad al costo, resistencia química | Baja resistencia, limitado por temperatura |
| Espuma PVC | 1.5-3.0x | Bajo | Marino, aislamiento | Menor resistencia, desgasificación |
| Espuma PET | 1.2-2.0x | Bajo-Medio | Termoformable, reciclable | Menor resistencia a temperatura |
| Madera Balsa | 3.0-5.0x | Bajo | Construcción naval tradicional | Problemas de humedad, inconsistente |
| Espuma de Poliuretano | 2.0-4.0x | Muy Bajo | Aislamiento, flotabilidad | Muy baja resistencia |
Consejos de Instalación y Fabricación
Trabajar con núcleo de aluminio nido de abeja requiere técnicas específicas para resultados óptimos.
Métodos de Corte
| Método | Mejor Para | Consideraciones |
|---|---|---|
| Corte por Troquel | Alto volumen, formas simples | Bordes limpios, producción rápida |
| Corte por Chorro de Agua | Formas complejas, sin calor | Sin distorsión térmica, cualquier espesor |
| Fresado CNC | Bordes de precisión, perfilado 3D | Excelente precisión, requiere programación |
| Sierra de Cinta | Cortes rectos, núcleos gruesos | Rentable, precisión moderada |
| Corte por Láser | Núcleos delgados, patrones intrincados | Consideración de zona afectada por calor |
Guías de Unión
| Tipo de Adhesivo | Temperatura de Curado | Resistencia al Corte | Mejores Aplicaciones |
|---|---|---|---|
| Película de Epoxi | 120-180°C | 25-40 MPa | Aeroespacial, estructural |
| Epoxi en Pasta | Temp. ambiente a 80°C | 15-30 MPa | Reparaciones, prototipado |
| Poliuretano | Temperatura ambiente | 8-15 MPa | Industrial general |
| Acrílico | Temperatura ambiente | 10-20 MPa | Ensamblaje rápido, cargas menores |
Mantenimiento y Longevidad
| Factor | Impacto | Mitigación |
|---|---|---|
| Corrosión | Degradación de pared de celda en ambientes marinos | Usar aleación 5052 o 5056, recubrimientos protectores |
| Ingreso de Humedad | Contaminación del núcleo, deslaminación | Sellado adecuado de bordes, barreras de humedad |
| Daño por Impacto | Aplastamiento localizado de celdas | Láminas de cara protectoras, tolerancias de diseño |
| Ciclado Térmico | Fatiga del adhesivo | Adhesivos flexibles, materiales con CTE coincidente |
| Exposición UV | Degradación del adhesivo (si expuesto) | Recubrimientos UV-estables, láminas de cara opacas |
Tendencias Futuras en Núcleo de Aluminio Nido de Abeja
La industria del núcleo de aluminio nido de abeja continúa evolucionando con nuevas tecnologías.
| Innovación | Descripción | Beneficios |
|---|---|---|
| Tecnología de Micro-celdas | Celdas menores de 1/16 pulgada | Conformabilidad mejorada, superficies más suaves |
| Nodos Impresos en 3D | Intersecciones de celdas fabricadas aditivamente | Geometrías personalizadas, trayectorias de carga optimizadas |
| Nano-recubrimientos | Capas protectoras ultra-delgadas | Resistencia superior a la corrosión, peso mínimo |
| Contenido Reciclado | Mayor porcentaje de aluminio reciclado | Impacto ambiental reducido |
| Núcleos Inteligentes | Sensores integrados para monitoreo de salud estructural | Mantenimiento predictivo, monitoreo de seguridad |
| Estructuras Híbridas | Combinación con otros tipos de núcleo | Propiedades adaptadas para zonas específicas |
¿Qué es el Núcleo de Aluminio Nido de Abeja?
¿Qué es el Núcleo de Aluminio Nido de Abeja? El núcleo de aluminio nido de abeja representa la excelencia en ingeniería de diseño de materiales. Su notable combinación de ligereza, resistencia y versatilidad lo hace indispensable en industrias críticas. Desde permitir aeronaves eficientes en combustible hasta crear fachadas arquitectónicas impresionantes, este material continúa resolviendo desafíos de ingeniería complejos.
Al seleccionar núcleo de aluminio nido de abeja, considere sus requisitos específicos de carga, condiciones ambientales y restricciones de fabricación. La amplia gama de tamaños de celda, aleaciones y densidades disponibles asegura que hay una solución óptima para prácticamente cada aplicación.
A medida que la sostenibilidad se vuelve cada vez más importante, la reciclabilidad y la larga vida útil de las estructuras de nido de abeja de aluminio proporcionan valor adicional. Las innovaciones futuras prometen aún mayor rendimiento y beneficios ambientales, asegurando la posición del núcleo de aluminio nido de abeja como material de elección para las próximas décadas.
Para su próximo proyecto estructural ligero, evalúe si el núcleo de aluminio nido de abeja puede entregar el rendimiento que necesita mientras reduce el peso y el costo en comparación con materiales macizos.
Esta guía completa del núcleo de aluminio nido de abeja proporciona la base técnica para especificar este material avanzado en aplicaciones aeroespaciales, de transporte, arquitectónicas e industriales.
Palabras clave principales: núcleo de aluminio nido de abeja, panel sándwich de nido de abeja, material de núcleo ligero, nido de abeja aeroespacial, estructura de aluminio nido de abeja, especificaciones de nido de abeja, núcleo de panel sándwich, núcleo hexagonal de aluminio.
