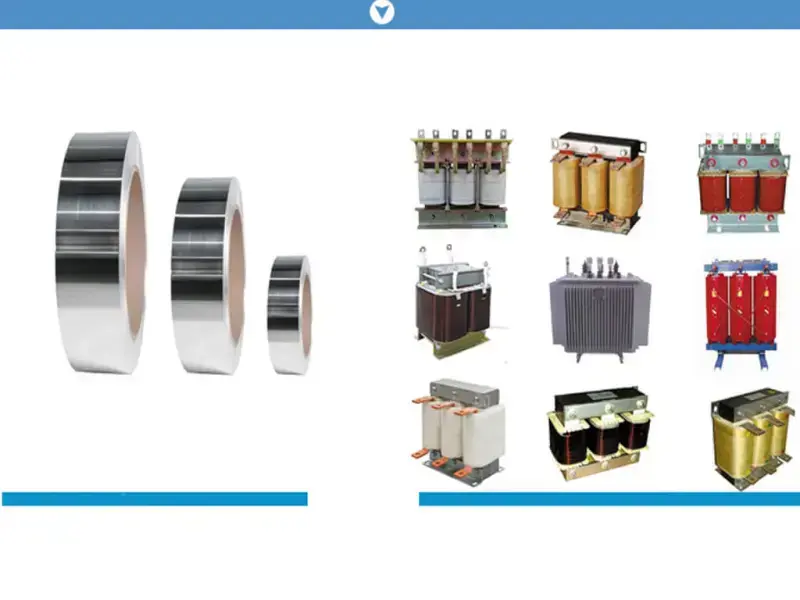

Cinta de Aluminio para Transformadores

La cinta de aluminio para transformadores es un componente crucial en la fabricación de transformadores eléctricos. Está diseñada específicamente para proporcionar aislamiento y protección en el enrollamiento de los conductores eléctricos dentro de los transformadores, garantizando un rendimiento eléctrico óptimo y una larga vida útil del equipo.

Get a Quote

Especificaciones comunes de la cinta de aluminio

Tamaños y espesores estándar

Tipo	Espesor (mm)	Ancho (mm)	Uso principal
Tipo ligero	0.1 – 0.2	10 – 50	Bobinas pequeñas
Tipo estándar	0.2 – 0.3	20 – 100	Transformadores secos
Tipo reforzado	0.3 – 0.5	50 – 200	Alta potencia
Tipo industrial	0.5 – 1.0	100 – 500	Sistemas grandes

Estos tamaños de cinta de aluminio para transformadores se adaptan a diferentes diseños eléctricos.

Tipos de cinta de aluminio para transformadores

Cinta de aluminio pura (1050 / 1060)

Este tipo es el más común en la industria eléctrica.

Alta conductividad
Fácil de procesar
Bajo costo relativo
Uso en transformadores estándar

Cinta de aluminio 1070 de alta pureza

Mejor rendimiento eléctrico.

Mayor eficiencia conductiva
Menor pérdida de energía
Uso en equipos de precisión

Cinta de aluminio 3003

Aleación con mejor resistencia mecánica.

Más fuerte que aluminio puro
Buena estabilidad estructural
Uso en transformadores industriales

Cinta de aluminio con recubrimiento

Incluye capa aislante o tratamiento superficial.

Mejora aislamiento eléctrico
Reduce corrosión
Mayor vida útil

Características

Propiedades dieléctricas: La cinta de aluminio para transformadores está diseñada para ofrecer excelentes propiedades dieléctricas, garantizando una alta resistencia eléctrica y evitando cortocircuitos.

Espesor y ancho precisos: Se fabrica en diferentes espesores y anchos para adaptarse a los requisitos específicos del transformador, asegurando un ajuste preciso en el enrollamiento.

Alta conductividad térmica: El aluminio tiene una alta conductividad térmica, lo que ayuda a disipar el calor generado durante la operación del transformador.

Resistencia a la corrosión: Está diseñada para resistir la corrosión y los efectos adversos del entorno en el interior del transformador.

Get a Quote

Usos de la cinta de aluminio para transformadores:

Aislamiento de conductores: Se utiliza como aislante entre las bobinas y los conductores del transformador para evitar cortocircuitos y garantizar un rendimiento eléctrico eficiente.

Envolvente de bobinas: Se utiliza para proteger y asegurar las bobinas de los transformadores, proporcionando aislamiento y estabilidad estructural.

Estados (temples) del material

El estado del aluminio influye en su flexibilidad y resistencia.

Temple	Característica	Aplicación
O (recocido)	Muy blando	Enrollado de bobinas
H14	Semi duro	Uso general
H18	Más duro	Alta estabilidad
H24	Equilibrado	Equipos industriales

Comparación de materiales en transformadores

Cinta de aluminio vs cinta de cobre

Característica	Aluminio	Cobre
Conductividad	Buena	Muy alta
Peso	Ligero	Pesado
Costo	Más bajo	Más alto
Instalación	Fácil	Más difícil
Uso típico	Transformadores medianos	Alta potencia

La cinta de aluminio para transformadores es más usada en proyectos donde el costo y el peso son importantes.

Diferentes aplicaciones de la cinta de aluminio

La cinta de aluminio para transformadores se usa en múltiples sistemas eléctricos:

Transformadores secos
Transformadores en aceite
Bobinas de alta tensión
Equipos de distribución eléctrica
Sistemas de energía industrial
Inductores y reactores
Equipos de control eléctrico

Ventajas principales del aluminio en transformadores

Reduce el peso total del equipo
Mejora la disipación de calor
Menor costo frente al cobre
Buena resistencia a la oxidación
Fácil procesamiento en bobinas

Tipos de productos relacionados

Cinta de aluminio estándar para bobinado

Usada en producción masiva de transformadores.

Espesor uniforme
Alta estabilidad
Fácil corte

Cinta de aluminio anodizada

Tratamiento superficial especial.

Mayor resistencia a corrosión
Mejor aislamiento superficial
Uso industrial avanzado

Cinta de aluminio con papel aislante

Combinación de aluminio + aislamiento.

Mayor seguridad eléctrica
Reduce riesgo de cortocircuito
Uso en alta tensión

Cinta de aluminio microperforada (especial)

Diseño técnico avanzado.

Mejora disipación térmica
Uso en equipos especiales
Aplicaciones personalizadas

Guía de selección de cinta de aluminio para transformadores

Según potencia del transformador

Potencia	Tipo recomendado
Baja	1050 O, 0.1–0.2 mm
Media	1060 H14, 0.2–0.3 mm
Alta	1070 / 3003, 0.3–0.5 mm
Industrial	3003 reforzado, 0.5–1.0 mm

Según entorno de uso

Ambiente seco → aluminio estándar
Alta humedad → aluminio recubierto
Alta temperatura → aleación reforzada
Uso exterior → recubrimiento protector

Proceso de fabricación

Selección de aleación de aluminio
Laminación en frío
Tratamiento de recocido
Control de espesor
Corte en tiras precisas
Embalaje en bobinas
Inspección de calidad

Ventajas de la cinta de aluminio para transformadores

Alta eficiencia eléctrica
Estabilidad dimensional
Buena compatibilidad con bobinado automático
Larga vida útil
Menor costo operativo

Aleaciones de Alto Rendimiento para Conductores Eléctricos

Los devanados de los transformadores requieren una pureza de metal excepcionalmente alta. Esto garantiza un flujo eléctrico óptimo y minimiza las pérdidas por calor. Procesamos aleaciones de aluminio específicas y altamente refinadas para lograr la máxima conductividad.

Aleación 1060: El Conductor Estándar de la Industria

La aleación $1060$ contiene al menos un $99.6%$ de aluminio puro.

Es el grado más utilizado para bobinas de devanado gracias a su excelente conductividad eléctrica de más del $61.5% IACS$ (Estándar Internacional de Cobre Recocido).
Tiene una conductividad térmica sobresaliente, lo que ayuda a disipar el calor rápidamente durante las cargas máximas de energía.
El material es altamente dúctil y fácil de doblar alrededor de núcleos de transformadores rectangulares o circulares.

Aleación 1070: Pureza Superior para Sistemas de Alta Eficiencia

La aleación $1070$ aumenta el contenido de aluminio a un mínimo del $99.7%$ .

El menor nivel de impurezas da como resultado una conductividad eléctrica ligeramente mayor de hasta el $62% IACS$ .
Es altamente resistente a la oxidación química y a la corrosión ambiental, lo que la hace perfecta para transformadores llenos de aceite.
Proporciona la máxima flexibilidad, permitiendo radios de curvatura extremadamente estrechos sin agrietarse.

Aleación 1350: Lámina de Grado Eléctrico Premium

La aleación $1350$ es una aleación especializada diseñada específicamente para la industria eléctrica.

Cumple con las estrictas normas internacionales para conductores eléctricos, incluida la norma ASTM B233.
Ofrece una resistencia eléctrica ( $ρ$ ) altamente estable y una excelente estabilidad mecánica bajo tensiones electromagnéticas elevadas.
Es el material preferido para reactores industriales de trabajo pesado y transformadores de potencia de subestaciones.

Aleación 1050: Conductor Eléctrico Económico

La aleación $1050$ contiene un $99.5%$ de aluminio puro.

Aunque tiene elementos traza ligeramente más altos que la aleación $1060$ , sigue siendo un conductor altamente confiable y rentable.
Proporciona una conductividad mínima del $61% IACS$ .
Se utiliza ampliamente en transformadores secos de baja tensión, láminas de blindaje y pequeñas bobinas eléctricas.

Especificaciones Técnicas y Dimensiones

Producimos flejes de aluminio para transformadores en una amplia variedad de espesores ( $t$ ) y anchos ( $w$ ) para adaptarse a todas las configuraciones de máquinas de bobinado.

Dimensiones Estándar y Tolerancias

Nuestros laminadores avanzados y líneas de corte longitudinal mantienen tolerancias dimensionales excepcionalmente estrechas. Esta precisión evita campos eléctricos desiguales y puntos calientes dentro de la bobina.

Parámetro Dimensional	Rango Estándar	Tolerancia de Fabricación	Uso Eléctrico Típico
Espesor ( $t$ )	$0.2 mm - 3.0 mm$	$\pm 0.01 mm - \pm 0.03 mm$	Bobinas de devanado de baja y alta tensión
Ancho ( $w$ )	$10 mm - 1500 mm$	$\pm 0.10 mm - \pm 0.20 mm$	Desde pequeños reactores hasta grandes transformadores
Rebaba del Borde ( $b$ )	Menos de $0.02 mm$	Máximo $0.01 mm$ para grados premium	Previene la perforación del aislamiento y cortocircuitos

Propiedades Mecánicas y Eléctricas Clave

Para garantizar un rendimiento óptimo, todos nuestros flejes para transformadores se suministran en el Temple O (completamente recocido, estado extra blando). Este temple asegura que el metal tenga un retorno elástico de cero durante el bobinado.

Nombre de la Propiedad	Aleación $1050 - O$	Aleación $1060 - O$	Aleación $1070 - O$	Aleación $1350 - O$
Pureza Mínima	$99.5%$	$99.6%$	$99.7%$	$99.5%$
Resistencia a la Tracción	$60 - 95 MPa$	$55 - 90 MPa$	$50 - 85 MPa$	$60 - 95 MPa$
Límite Elástico	$\geq 25 MPa$	$\geq 20 MPa$	$\geq 20 MPa$	$\geq 25 MPa$
Alargamiento ( $%$ )	$\geq 25%$	$\geq 30%$	$\geq 35%$	$\geq 25%$
Conductividad ( $% IACS$ )	$\geq 61.0%$	$\geq 61.5%$	$\geq 62.0%$	$\geq 61.8%$
Resistividad a $2 0^{\circ} C$	$\leq 0.02826 Ω \cdot mm^{2} / m$	$\leq 0.02803 Ω \cdot mm^{2} / m$	$\leq 0.02781 Ω \cdot mm^{2} / m$	$\leq 0.02790 Ω \cdot mm^{2} / m$

La Importancia Crítica de los Bordes sin Rebaba

En el bobinado de transformadores, la calidad del borde del fleje es tan importante como la pureza del propio metal.

Por qué es Vital Controlar las Rebabas

Durante el proceso de corte longitudinal, las cuchillas mecánicas cortan las bobinas de aluminio anchas en tiras estrechas. Esta acción de corte puede crear pequeñas y afiladas crestas metálicas a lo largo de los bordes del fleje. Estas crestas se denominan rebabas ( $b$ ).

Si la rebaba es demasiado grande:

Puede perforar fácilmente el papel delgado o la película de aislamiento que envuelve el devanado.
Esta perforación causa un cortocircuito eléctrico localizado.
Un cortocircuito provoca fallas catastróficas en el transformador, sobrecalentamiento o incendios.

Nuestras Soluciones Profesionales de Acondicionamiento de Bordes

Nuestra fábrica utiliza máquinas especializadas de última generación para el recorte y acondicionamiento de bordes. Ofrecemos tres perfiles de borde distintos para garantizar la máxima seguridad:

Borde Cortado (Estándar): Borde de corte limpio con rebabas mínimas ( $b < 0.03 mm$ ). Es adecuado para aplicaciones de baja tensión con un aislamiento entre capas grueso.
Borde Desbarbado (Acondicionado): Las esquinas metálicas afiladas se aplanan o raspan mecánicamente. Este proceso reduce el tamaño de la rebaba a menos de $0.01 mm$ .
Borde Redondo (Totalmente Acondicionado): Los bordes se procesan hasta obtener un semicírculo perfecto y liso (radio de arco $r$ ). Esta forma proporciona la máxima protección contra el desgarro del aislamiento y es el estándar de oro para los devanados de transformadores de alta tensión.

Diversos Tipos de Flejes de Aluminio para Transformadores que Fabricamos

Nuestra fábrica produce varias variantes de flejes de bobinado para cumplir con diferentes requisitos de diseño eléctrico.

Fleje de Bobinado de Aluminio Desnudo

Este es nuestro fleje metálico clásico y limpio.

La superficie está completamente libre de aceites, grasa y polvo. Utilizamos líneas de lavado químico avanzadas para garantizar que el metal esté perfectamente limpio antes del bobinado. Los fabricantes de transformadores bobinan este fleje desnudo directamente con su propia elección de papeles aislantes o láminas de Nomex.

Fleje de Aluminio Aislado con Papel

Para ahorrarle tiempo de producción, podemos suministrar flejes de aluminio que vienen envueltos de fábrica con papel aislante de grado eléctrico.

Utilizamos papel Kraft de primera calidad, papel mejorado térmicamente o papel Nomex. Nuestras máquinas envuelven el papel de forma firme y uniforme alrededor del conductor de metal. Este producto está listo para ir directamente a sus máquinas de bobinado, reduciendo significativamente sus costos de mano de obra.

Fleje Recubierto con Película de Poliimida

Para entornos de alta temperatura, ofrecemos flejes recubiertos con películas de poliimida especializadas (como Kapton).

Esta película ultra delgada proporciona una fuerza dieléctrica excepcional. Esto le permite diseñar bobinas de transformador más pequeñas y compactas. Puede soportar temperaturas de funcionamiento continuas de hasta $22 0^{\circ} C$ sin degradarse ni derretirse.

Fleje de Aluminio Plateado

Para reactores especializados de alta frecuencia y unidades de potencia premium, podemos aplicar una capa microdelgada de plata ( $Ag$ ) mediante galvanoplastia sobre el fleje de aluminio.

Este recubrimiento de plata reduce drásticamente la resistencia de contacto eléctrico en los terminales de conexión. Evita la oxidación localizada y garantiza una conductividad eléctrica estable a largo plazo en entornos industriales hostiles.

Consideraciones al usar la cinta de aluminio para transformadores:

Compatibilidad y especificaciones: Es crucial seleccionar la cinta de aluminio adecuada que cumpla con las especificaciones eléctricas y de rendimiento del transformador.

Instalación precisa: La instalación precisa de la cinta es fundamental para garantizar un aislamiento eléctrico efectivo y una operación segura del transformador.

La cinta de aluminio para transformadores desempeña un papel crítico en la eficiencia y el rendimiento eléctrico de los transformadores. Su capacidad para proporcionar aislamiento dieléctrico, resistencia a la corrosión y disipación de calor contribuye significativamente a la durabilidad y fiabilidad de los transformadores eléctricos utilizados en diversas aplicaciones industriales y de distribución de energía.

Matriz de Comparación de Materiales Conductores

Propiedad Física	Aluminio (Aleación $1060 - O$ )	Cobre (Aleación $C 11000$ )	Impacto en el Diseño
Densidad	Aproximadamente $2.70 g/cm^{3}$	Aproximadamente $8.89 g/cm^{3}$	El aluminio es un $70%$ más ligero que el cobre
Conductividad Eléctrica	$61.5% IACS$	$101% IACS$	El aluminio requiere una sección transversal un poco mayor
Resistencia a la Tracción	$80 MPa$	$220 MPa$	El cobre es más fuerte bajo tensión mecánica
Coeficiente de Dilatación	$23.5 \times 1 0^{-6} / K$	$16.5 \times 1 0^{-6} / K$	El aluminio se expande más bajo carga térmica
Costo Relativo del Material	Altamente Económico ($$)	Premium / Volátil ( $\$ $$$$)	El aluminio ofrece un ahorro de costos masivo

¿Por qué Elegir Aluminio en Lugar de Cobre?

Reducción Significativa de Peso: Debido a que el aluminio tiene una densidad muy baja, un transformador con devanado de aluminio pesa hasta un $50%$ menos que una unidad equivalente con devanado de cobre. Esto facilita y abarata considerablemente el transporte, la instalación y el montaje en postes.
Ahorro de Costos Masivo: El aluminio es mucho más abundante y mucho menos costoso que el cobre. Elegir un fleje de aluminio para transformadores en sus devanados puede reducir los costos de materia prima entre un $40%$ y un $60%$ .
Mejor Rendimiento Térmico: El aluminio tiene excelentes propiedades de disipación de calor. Las bobinas bobinadas con aluminio funcionan más frías bajo las mismas condiciones de carga, lo que prolonga la vida útil general del aislamiento del transformador.

Dónde se Instalan Nuestros Flejes de Bobinado

Nuestros flejes de aluminio de alta calidad son utilizados por los principales fabricantes eléctricos en muchos sectores:

Transformadores de Distribución de Tipo Seco: Proporcionan una distribución de energía confiable en vecindarios residenciales, edificios comerciales de gran altura y complejos hospitalarios.

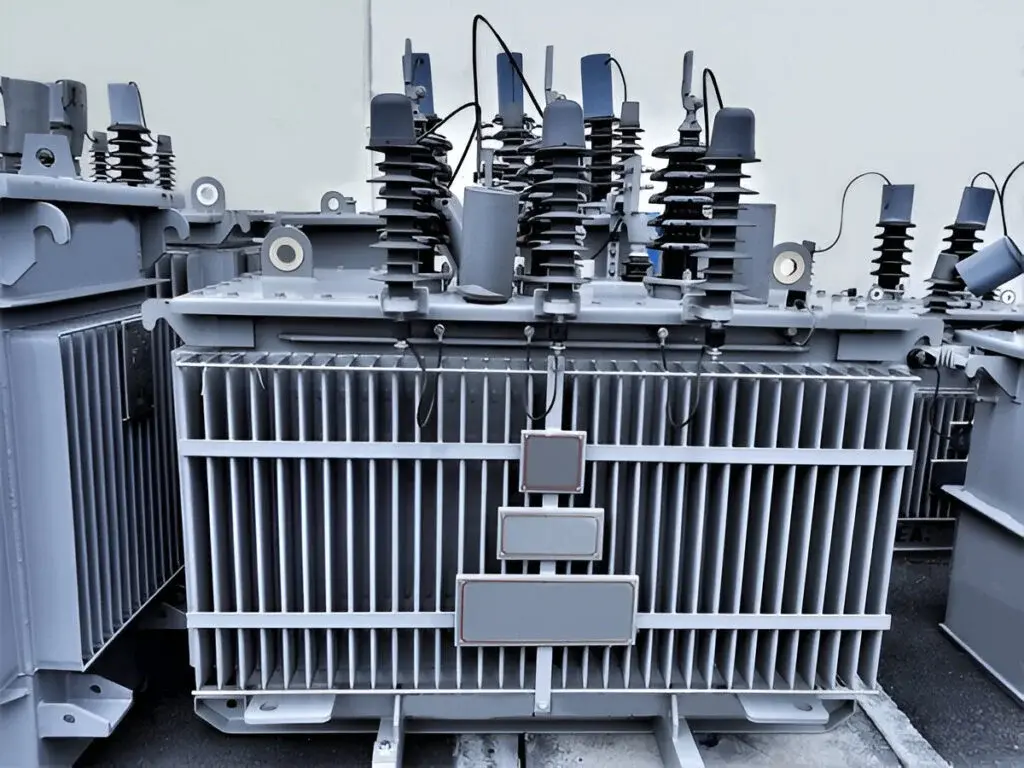

Transformadores de Potencia Sumergidos en Aceite: Instalados en subestaciones de servicios públicos, parques de energía renovable y fábricas industriales pesadas.
Reactores Industriales y Bobinas de Choque: Se utilizan para controlar la calidad de la energía, filtrar armónicos y proteger redes eléctricas sensibles.
Bobinas de Máquinas de Soldar: Suministran energía estable de alta corriente en equipos de soldadura industrial pesada.
Sistemas de Alimentación Ininterrumpida (SAI/UPS): Garantizan energía de respaldo continua para grandes centros de datos y centros de telecomunicaciones.
Transformadores de Medida: Utilizados para el monitoreo preciso de tensión y corriente en redes eléctricas de alta tensión.

Control de Calidad de Fábrica y Embalaje de Exportación

Nuestra fábrica opera bajo estrictos sistemas de gestión de calidad ISO 9001. Nos aseguramos de que cada bobina de fleje de aluminio cumpla con los estándares globales más exigentes.

Pruebas de Laboratorio Rigurosas

Antes del envío, probamos muestras de cada lote de producción en nuestro laboratorio de pruebas especializado:

Prueba de Conductividad: Utilizamos medidores de conductividad por corrientes de Foucault para verificar que el metal cumpla o supere la clasificación $% IACS$ requerida.
Pruebas de Tracción y Alargamiento: Estiramos el metal para asegurar que esté perfectamente blando (temperamento $O$ ) y que tenga la ductilidad necesaria para un bobinado apretado.
Medición de Rebaba: Utilizamos microscopios ópticos de gran aumento para comprobar los bordes. Garantizamos que las rebabas se mantengan muy por debajo de los límites industriales estándar.

Opciones de Empalme y Desbobinado Personalizadas

Podemos personalizar la configuración física de nuestras bobinas para que coincida con su maquinaria:

Bobinas sin Juntas: Podemos suministrar flejes continuos de una sola pieza de hasta $1000 kg$ sin soldaduras ni empalmes. Esto evita caídas de tensión en sus máquinas de bobinado.
Diámetros Interiores de Bobina Personalizados ( $I D$ ): Ofrecemos tamaños de núcleo interno estándar como $300 mm$ , $400 mm$ y $500 mm$ para adaptarse perfectamente a los mandriles de sus desbobinadores.

Normas de Embalaje para Envíos Globales

La humedad y los daños mecánicos son las mayores amenazas para las bobinas de aluminio de grado eléctrico durante el transporte. Utilizamos un embalaje multicapa para garantizar que lleguen en perfectas condiciones.

Envoltura Protectora de PE: Sellamos cada bobina en una bolsa de plástico de polietileno gruesa con suficientes paquetes de desecante. Esto evita que la humedad del océano cause oxidación o manchas en la superficie.
Protectores de Cartón Grueso: Colocamos anillos de cartón de alta resistencia en los diámetros interior y exterior de las bobinas para proteger los delicados bordes de los impactos durante la elevación.
Palés de Madera Robustos: Aseguramos las bobinas a palés de madera fumigados. Puede elegir la dirección de envío “Ojo al cielo” (núcleo vertical) o “Ojo a la pared” (núcleo horizontal) según las capacidades de las carretillas elevadoras de su almacén.

FAQ – Cinta de aluminio para transformadores

¿Qué aleación es mejor para transformadores?

Las aleaciones 1050 y 1060 son las más comunes por su alta conductividad y bajo costo.

¿Cuál es el espesor más utilizado?

El rango más común es entre 0.2 mm y 0.3 mm para aplicaciones estándar.

¿Es mejor el aluminio o el cobre?

El cobre tiene mayor conductividad, pero el aluminio es más ligero y económico.

¿Se puede usar en alta tensión?

Sí, con diseño adecuado y aislamiento correcto, se usa ampliamente en sistemas de alta tensión.

¿La cinta de aluminio necesita recubrimiento?

Depende del uso. En ambientes agresivos se recomienda recubrimiento o aislamiento adicional.
