Núcleo de nido de abeja de aluminio para paneles sándwich
Un Núcleo de nido de abeja de aluminio para paneles sándwich es el secreto detrás de muchas estructuras modernas, ligeras y resistentes. Este material utiliza un diseño hexagonal, muy parecido al de una colmena de abejas. Ofrece una relación resistencia-peso muy elevada. Cuando se coloca entre dos “caras” o pieles, crea un panel sándwich que es increíblemente rígido.

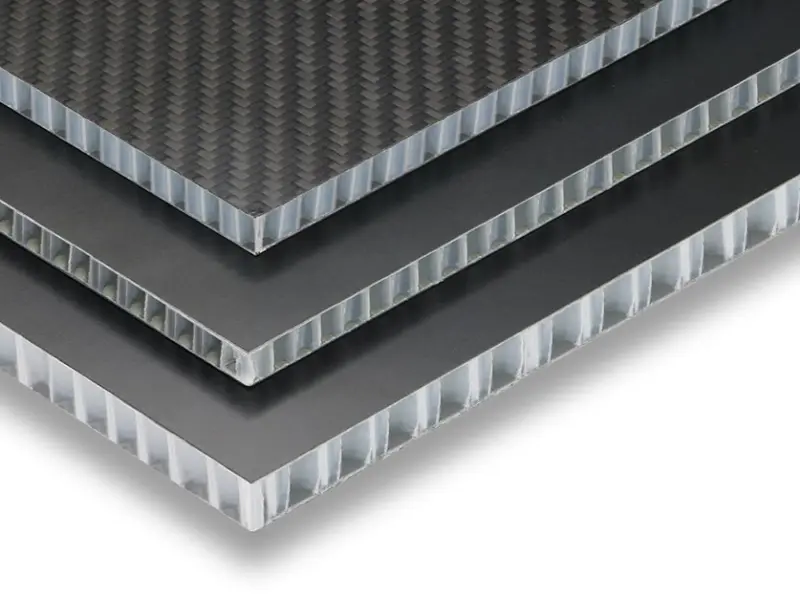

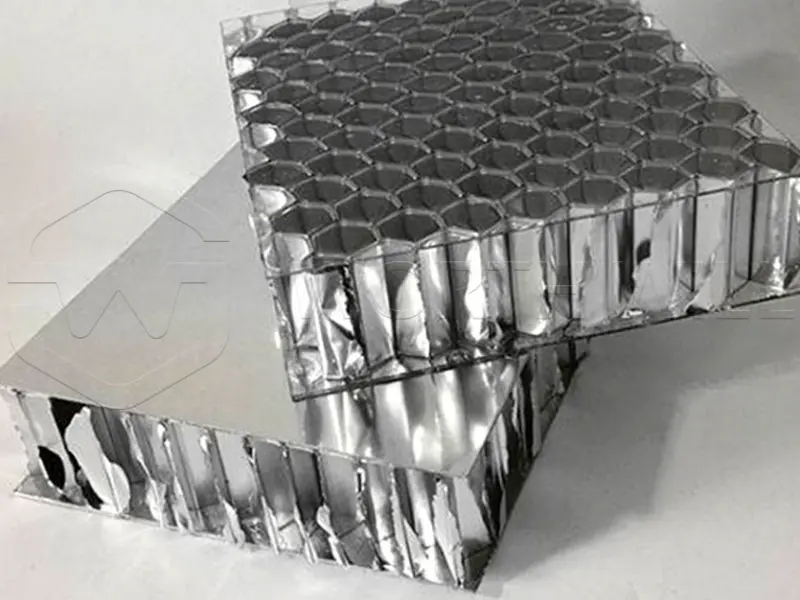

¿Qué es un panel sándwich de nido de abeja de aluminio?
Un panel sándwich es una estructura compuesta. Consta de tres partes principales:
- Cara superior: Generalmente hecha de aluminio, acero inoxidable o fibra de carbono.
- El núcleo: El Núcleo de nido de abeja de aluminio para paneles sándwich actúa como la capa intermedia.
- Cara inferior: Normalmente del mismo material que la cara superior.
El núcleo mantiene separadas las caras. Esto aumenta el “momento de inercia”, lo que hace que el panel sea muy difícil de doblar sin añadir mucho peso.
Especificaciones técnicas y aleaciones
Para obtener el mejor rendimiento, debe elegir la aleación y el tamaño de celda correctos. La mayoría de los fabricantes utilizan aluminio de las series 3000 o 5000.
Tipos de aleaciones y estados
| Tipo de aleación | Estado común (Temple) | Ventaja principal |
|---|---|---|
| Aleación 3003 | H18 / H19 | La más popular para construcción general. Buen equilibrio de costos. |
| Aleación 5052 | H19 | Mayor resistencia. Mejor para uso marino y aeroespacial. |
Datos de dimensiones del núcleo
La siguiente tabla muestra las especificaciones digitales estándar para el núcleo de nido de abeja.
| Especificación | Rango en pulgadas | Rango en milímetros |
|---|---|---|
| Tamaño de celda | 1/16 a 1 | 1.6 a 25.4 |
| Espesor de lámina | 0.001 a 0.006 | 0.03 a 0.15 |
| Altura del núcleo (Espesor) | 0.125 a 20 | 3 a 500 |
| Densidad | 1.0$$ a 12.0 lb/ft³ | 16 a 192 kg/m³ |
Diferentes tipos de núcleos de nido de abeja de aluminio
Existen varias formas en las que este producto se vende y se utiliza. Dependiendo de su proceso de fabricación, puede elegir uno de estos tipos.

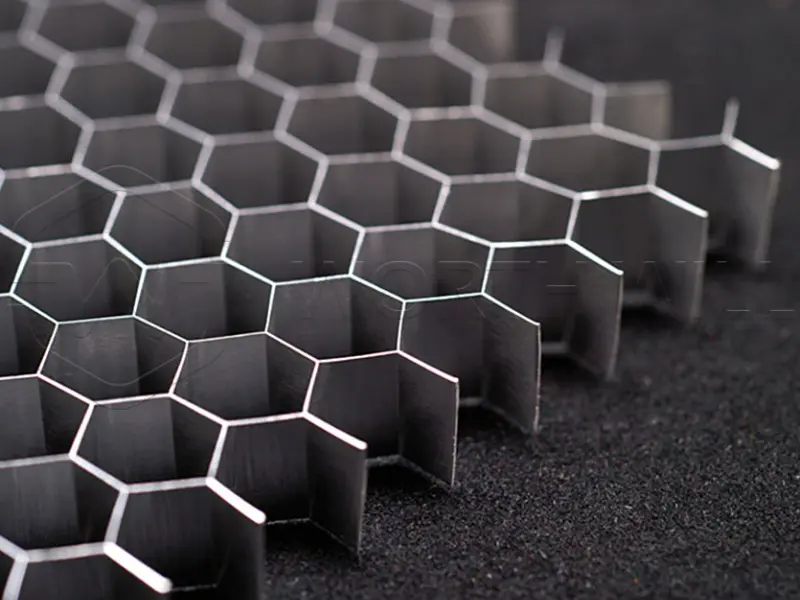

1. Nido de abeja de aluminio expandido
Este es el tipo más común. El núcleo ya viene estirado en su forma hexagonal. Está listo para su unión inmediata en un proyecto de Núcleo de nido de abeja de aluminio para paneles sándwich.
2. Bloques no expandidos (Nodepack)
El núcleo se envía en bloques sólidos y compactos. Usted debe estirarlo para expandirlo.
- Pros: Ocupa muy poco espacio durante el envío.
- Contras: Necesita una mesa o máquina especial para expandirlo correctamente.
3. Nido de abeja perforado
La lámina de aluminio tiene pequeños agujeros. Estos agujeros permiten que el aire fluya entre las celdas.
- Aplicación: Se utiliza en procesos de unión por vacío o con calor elevado. Evita que la presión del aire se acumule dentro del panel y cause burbujas.
4. Nido de abeja no perforado
Las celdas están completamente selladas.
- Aplicación: Es ideal para paneles que necesitan ser completamente herméticos o estancos al agua.
Amplias aplicaciones del núcleo de nido de abeja de aluminio
El valor real de un Núcleo de nido de abeja de aluminio para paneles sándwich se ve en sus muchas aplicaciones. Se utiliza en casi todas las industrias hoy en día.
1. Arquitectura y fachadas de edificios
Los arquitectos utilizan paneles sándwich de nido de abeja para el exterior de los edificios.
- Muros cortina: Los paneles grandes permanecen perfectamente planos y no se deforman con el sol.
- Particiones interiores: Paredes ligeras que son fáciles de mover en edificios de oficinas.
- Sistemas de techos: Placas de techo de gran formato que son seguras y resistentes al fuego.
- Cubiertas: Proporcionan aislamiento y resistencia para techos de grandes luces.
2. Transporte y ferrocarril
Los trenes y autobuses modernos deben ser ligeros para ahorrar energía y moverse más rápido.
- Suelos de tren: Lo suficientemente fuertes para cientos de pasajeros pero muy ligeros.
- Puertas y rampas: Fáciles de abrir y cerrar debido al bajo peso.
- Paneles de techo: Ayudan a bajar el centro de gravedad del vehículo.
3. Industria marina y de yates
En el agua, el peso es el enemigo de la velocidad.
- Cascos y cubiertas: Creación de estructuras rígidas y ligeras para barcos de carreras.
- Mamparos: Paredes interiores que no añaden peso innecesario al barco.
- Mobiliario: Los yates de lujo utilizan núcleos de nido de abeja dentro de gabinetes de chapa de madera para mantener el barco ligero.
4. Aeroespacial y aviación
Esta fue la primera industria en utilizar este material.
- Paneles de suelo: Utilizados en casi todos los aviones comerciales.
- Componentes de alas: Ayudan a crear la forma aerodinámica de alas y colas.
- Cocinas y armarios: Reducción del peso del interior del avión.
5. Industrial y maquinaria
- Camas de corte láser: El nido de abeja sostiene el metal pero permite que el láser pase a través de las celdas abiertas.
- Salas blancas: Se utiliza en fábricas de microchips porque no genera polvo.
- Mesas de impresión: Proporcionan una superficie perfectamente plana para impresoras industriales de gran formato.
6. Equipamiento especializado
- Enderezadores de flujo de aire: Utilizados en túneles de viento para que el aire se mueva en línea recta.
- Blindaje EMI: Protección de dispositivos electrónicos sensibles contra ondas de radio.
- Absorbentes de energía: El núcleo se utiliza en parachoques de coches o debajo de ascensores para absorber impactos en caso de choque.
¿Por qué usar nido de abeja de aluminio para paneles sándwich?
Existen muchos materiales para núcleos, como la espuma o la madera de balsa. Sin embargo, el nido de abeja de aluminio ofrece beneficios específicos:
- Planitud: Proporciona un nivel muy alto de planitud superficial en áreas grandes.
- Seguridad contra incendios: El aluminio es un material no combustible. Es mucho más seguro que las espumas plásticas.
- Reciclabilidad: El aluminio es 100 por ciento reciclable, lo que lo convierte en una opción ecológica.
- Resistencia a la humedad: No se pudre, no genera moho ni absorbe agua como la madera o algunas espumas.
- Precisión: Las celdas hexagonales se fabrican con alta precisión, asegurando una resistencia constante.
Cómo fabricar un panel sándwich de nido de abeja
El uso de un Núcleo de nido de abeja de aluminio para paneles sándwich implica un proceso de unión.
Paso 1: Preparación de la superficie
Las caras deben estar limpias. Cualquier resto de aceite o polvo evitará que el pegamento se adhiera. A menudo, las caras de aluminio se tratan químicamente para mejorar la unión.
Paso 2: Aplicación del adhesivo
Se aplica una fina capa de pegamento epoxi o de poliuretano a las caras. Algunos fabricantes utilizan un “adhesivo en película” para un proceso más limpio.
Paso 3: Colocación (Layup)
El núcleo de nido de abeja se coloca sobre la cara inferior. Luego, la cara superior se coloca sobre el núcleo.
Paso 4: Prensado
El “sándwich” se introduce en una prensa. Esto asegura que el pegamento haga contacto con los bordes de cada celda del nido de abeja. Algunos utilizan una prensa de vacío, mientras que otros usan una prensa térmica (autoclave) para acelerar el tiempo de curado.
Tabla de resistencia y densidad
| Tamaño de celda (in) | Espesor de lámina (in) | Densidad (lb/ft³) | Resistencia a la compresión (psi) |
|---|---|---|---|
| 1/8 | 0.002 | 8.1 | 1150 |
| 3/16 | 0.002 | 5.7 | 650 |
| 1/4 | 0.002 | 4.3 | 450 |
| 3/8 | 0.003 | 4.4 | 420 |
Nota: Estos valores son típicos para un núcleo de aleación 3003. Resistencias mayores están disponibles con la aleación 5052.
Cómo elegir el núcleo de nido de abeja según el diseño del panel
El núcleo de nido de abeja de aluminio no debe seleccionarse solo por su espesor o precio. Su estructura debe adaptarse al tamaño del panel, la carga prevista y el tipo de aplicación.
Antes de elegir un núcleo para paneles sándwich, conviene revisar varios factores técnicos.
| Factor de selección | Qué se debe comprobar | Por qué es importante |
|---|---|---|
| Altura del núcleo | Espesor total del núcleo en milímetros | Influye en la geometría y rigidez del panel |
| Tamaño de celda | Dimensión de cada celda hexagonal | Afecta al comportamiento mecánico y al peso |
| Espesor de la lámina | Espesor de la cinta de aluminio utilizada | Influye en la resistencia y el peso del núcleo |
| Tipo de aleación | Aleación de aluminio utilizada | Ayuda a definir las propiedades mecánicas y la resistencia a la corrosión |
| Densidad del núcleo | Masa por unidad de volumen | Permite comparar opciones de peso |
| Material de las caras | Aluminio, acero u otro material compatible | Determina parte del rendimiento del panel completo |
| Adhesivo | Tipo y compatibilidad con los materiales | Influye en la unión entre el núcleo y las caras |
La selección final debe considerar el panel completo. Un núcleo ligero no garantiza por sí solo una mayor capacidad de carga. El diseño de las caras, el adhesivo, las dimensiones del panel y las condiciones de uso también son importantes.

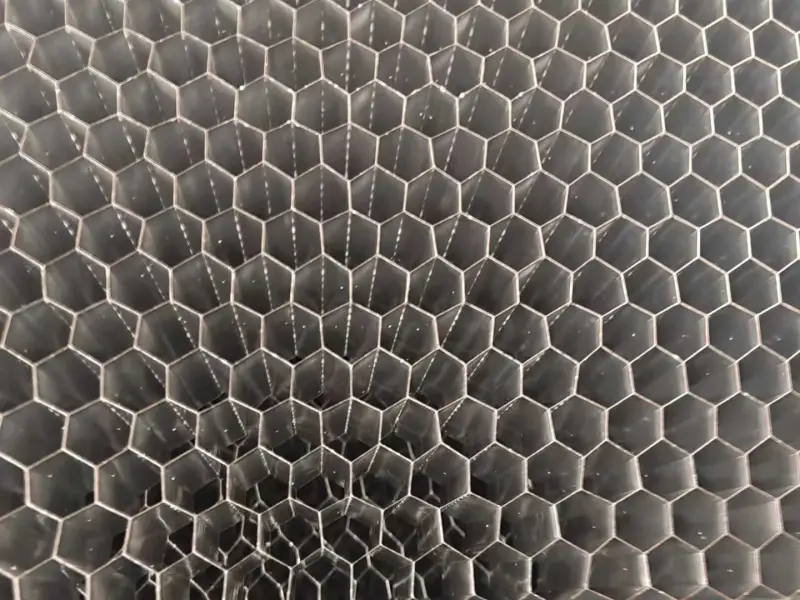

Relación entre el tamaño de celda y el rendimiento del panel
El tamaño de celda es uno de los parámetros que diferencian los núcleos de nido de abeja de aluminio. Las celdas pequeñas y grandes pueden ofrecer ventajas distintas según el diseño del panel.
En lugar de elegir una medida estándar para todos los proyectos, los fabricantes deben comparar el tamaño de celda con el espesor del núcleo, el material de las caras y los requisitos de fabricación.
| Característica | Celdas pequeñas | Celdas grandes |
|---|---|---|
| Geometría | Más celdas en una superficie determinada | Menos celdas en una superficie determinada |
| Distribución de la estructura | Mayor número de paredes celulares | Menor número de paredes celulares |
| Aplicaciones posibles | Paneles que requieren una estructura celular más fina | Paneles que admiten una estructura celular más amplia |
| Consideración de fabricación | Puede requerir atención especial al corte y la unión | Debe comprobarse la estabilidad de la estructura y la unión |
| Selección final | Depende de los requisitos del panel | Depende de los requisitos del panel |
El comportamiento real también depende del espesor de la lámina, la altura del núcleo, la aleación y la calidad de las uniones. Por eso, el tamaño de celda debe especificarse junto con los demás parámetros técnicos.
Núcleo de aluminio y materiales de las caras: cómo trabajan juntos
En un panel sándwich, el núcleo de nido de abeja se encuentra entre dos caras exteriores. Los tres elementos trabajan como un sistema integrado.
Las caras aportan una parte importante de la rigidez a flexión, mientras que el núcleo mantiene la separación entre ellas y ayuda a transmitir los esfuerzos. El adhesivo permite que los componentes trabajen juntos.

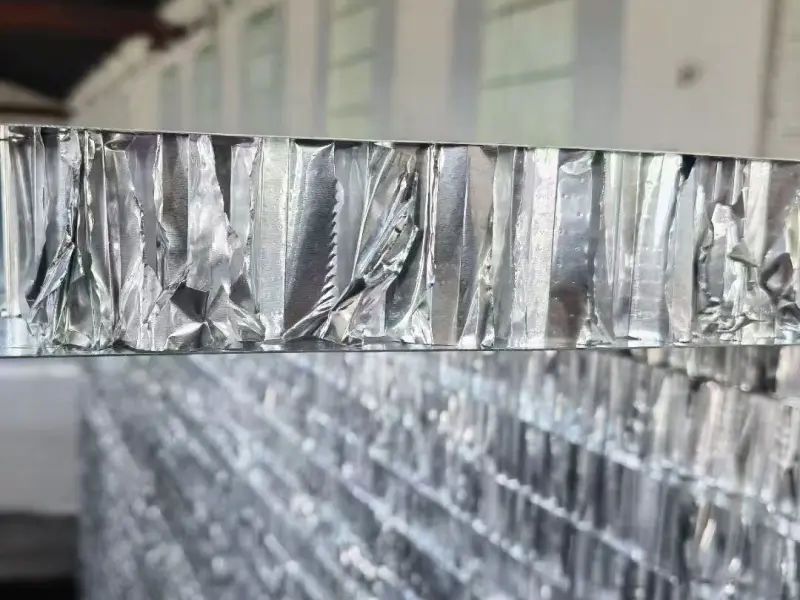

Estructura de un panel sándwich de aluminio
Cara exterior
Proporciona la superficie del panel y contribuye a su rigidez. Puede ser lisa, pintada o tratada según el proyecto.
Núcleo de nido de abeja
La estructura celular separa las caras y ayuda a conseguir una buena relación entre rigidez y peso.
Sistema adhesivo
Une el núcleo con las caras. Su compatibilidad y calidad influyen en la integridad del panel.
¿Qué debe comprobarse antes de fabricar el panel?
- La compatibilidad entre el aluminio del núcleo y los materiales de las caras.
- La resistencia de la unión adhesiva.
- La uniformidad del núcleo en toda la superficie.
- La planitud de las caras exteriores.
- La estabilidad del panel durante el corte, el transporte y la instalación.
- La resistencia requerida para las condiciones reales de servicio.
Una buena selección de materiales puede ayudar a reducir problemas durante la fabricación. Sin embargo, el rendimiento debe comprobarse mediante los cálculos y ensayos correspondientes al panel completo.
Densidad del núcleo de nido de abeja: cómo comparar diferentes opciones
La densidad es un parámetro útil para comparar núcleos de aluminio. Expresa la masa del material por unidad de volumen y suele indicarse en kg/m³.
Dos núcleos con la misma altura pueden tener pesos diferentes debido al tamaño de celda, el espesor de la lámina y la configuración de la estructura.
| Parámetro | Influencia en la comparación |
|---|---|
| Densidad | Ayuda a estimar el peso del núcleo |
| Altura del núcleo | Influye en el espesor total del panel |
| Espesor de la lámina | Afecta a la cantidad de aluminio utilizada |
| Tamaño de celda | Modifica la geometría de la estructura |
| Dimensiones del panel | Permiten calcular la cantidad total de material |
Para comparar dos productos, solicita la densidad nominal, las tolerancias, la altura del núcleo y el espesor de la lámina. Si el objetivo es reducir el peso del panel, también es necesario comprobar que la rigidez y la resistencia requeridas se mantienen.
Consejo de compra: no compares únicamente el precio por metro cuadrado. Comprueba si los productos tienen la misma densidad, geometría celular y especificación de aluminio.
Del núcleo plano al panel terminado: etapas de fabricación
El proceso de fabricación influye en la uniformidad y calidad del núcleo de nido de abeja de aluminio.
Preparación de la lámina de aluminio
Se seleccionan la aleación, el espesor y las condiciones superficiales de acuerdo con la especificación.
Formación de la estructura celular
Las láminas se preparan y unen mediante un proceso adecuado para formar la estructura hexagonal.
Expansión y ajuste dimensional
El bloque se expande y se ajusta a las dimensiones y a la geometría celular requeridas.
Corte e inspección
Se revisan las dimensiones, la uniformidad de las celdas y los defectos visibles antes del envío o del montaje del panel.
El proceso exacto puede variar según el fabricante y el tipo de núcleo. Para aplicaciones exigentes, conviene solicitar información sobre los controles de calidad y los ensayos disponibles.
Cómo evaluar la calidad de un núcleo de nido de abeja de aluminio
La calidad del núcleo no se determina únicamente por su apariencia. Es importante comprobar las características que afectan al proceso de fabricación y al uso final.
| Punto de inspección | Qué revisar |
|---|---|
| Uniformidad celular | Que las celdas tengan una geometría consistente |
| Dimensiones | Altura, ancho y largo dentro de las tolerancias acordadas |
| Espesor de lámina | Correspondencia con la especificación de compra |
| Uniones | Ausencia de desprendimientos visibles o uniones defectuosas |
| Superficie | Ausencia de contaminación y daños importantes |
| Planitud y estabilidad | Adecuación a la fabricación del panel |
| Documentación | Identificación del material y registros de inspección acordados |
Para proyectos especiales, pueden solicitarse ensayos de resistencia a la compresión, resistencia al corte o comportamiento de la unión adhesiva. Los ensayos adecuados dependen del uso previsto y de los requisitos técnicos del proyecto.
Errores que conviene evitar al especificar un núcleo de aluminio
Un error en la selección del núcleo puede causar problemas durante el laminado, el mecanizado o la instalación del panel. Los siguientes puntos ayudan a preparar una especificación más completa.
Elegir el núcleo solo por el precio
Un precio bajo no garantiza que el material sea adecuado. Compara las mismas dimensiones, la misma densidad, el espesor de lámina y los requisitos de rendimiento.
Confundir la altura del núcleo con el espesor total del panel
La altura del núcleo es solo una parte del espesor final. También deben considerarse las caras exteriores y las capas adhesivas.
No comprobar la compatibilidad del adhesivo
La unión entre las caras y el núcleo es esencial para el funcionamiento del panel sándwich. El adhesivo debe ser compatible con los materiales y las condiciones de servicio.
No definir las tolerancias
Sin tolerancias acordadas, pueden surgir diferencias entre el material recibido y las necesidades de producción. Conviene especificar las dimensiones críticas antes de realizar el pedido.
Ignorar el entorno de uso
La humedad, la temperatura, los agentes químicos y las condiciones de limpieza pueden afectar a la selección del aluminio, el adhesivo y las caras del panel.
Cómo preparar una solicitud de cotización para un núcleo de nido de abeja de aluminio
Para obtener una cotización precisa, es recomendable proporcionar una ficha técnica básica. Así, el proveedor puede comprobar la viabilidad de fabricación y proponer una opción adecuada.
| Información | Ejemplo de especificación |
|---|---|
| Producto | Núcleo de nido de abeja de aluminio |
| Aleación | 3003, si corresponde al diseño |
| Altura del núcleo | 10 mm |
| Tamaño de celda | 6 mm |
| Espesor de lámina | Según los requisitos del proyecto |
| Densidad | Según la especificación acordada |
| Dimensiones | Ancho y largo personalizados |
| Aplicación | Panel sándwich para uso industrial |
| Cantidad | En m², piezas o volumen acordado |
| Documentación | Ficha técnica e informes de ensayo disponibles |
Los valores de esta tabla son un ejemplo para organizar una consulta, no una recomendación universal. La aleación, la altura, el tamaño de celda y la densidad deben elegirse según el diseño y los requisitos de rendimiento.
¿Qué información puede facilitar el comprador?
- Plano o dibujo del panel.
- Dimensiones y espesor total requerido.
- Material de las caras exteriores.
- Requisitos de peso y resistencia.
- Condiciones de temperatura y humedad.
- Método de unión y proceso de fabricación.
- Cantidad prevista y frecuencia de compra.
Con esta información, es más fácil comparar proveedores y reducir las diferencias entre las muestras, la producción y el material entregado.
términos técnicos relacionados
Este bloque puede incorporarse cerca del final del artículo para ampliar la cobertura semántica sin repetir continuamente la palabra clave principal.
Vocabulario técnico del núcleo de nido de abeja
| Término en español | Término técnico en inglés | Contexto de uso |
|---|---|---|
| Núcleo de nido de abeja | Honeycomb core | Material celular interior |
| Panel sándwich | Sandwich panel | Estructura con núcleo y dos caras |
| Tamaño de celda | Cell size | Geometría de las celdas |
| Altura del núcleo | Core thickness / core height | Dimensión del núcleo |
| Espesor de lámina | Foil thickness | Espesor de la cinta de aluminio |
| Densidad del núcleo | Core density | Masa por unidad de volumen |
| Resistencia a la compresión | Compressive strength | Comportamiento bajo compresión |
| Resistencia al corte | Shear strength | Comportamiento ante esfuerzos cortantes |
| Adhesión | Bond strength / adhesion | Calidad de la unión entre materiales |
| Caras exteriores | Facing sheets | Capas que cubren el núcleo |
Estos términos pueden ayudar a los lectores técnicos a comprender las especificaciones. Deben integrarse de forma natural en el texto y no añadirse como una lista de palabras clave sin contexto.
Sugerencias de módulos adicionales para mejorar la página
Además de los textos anteriores, puedes incluir uno o dos de estos módulos para hacer la página más útil y diferente de las páginas de producto habituales.
Anatomía de un panel sándwich
Incluye una imagen seccionada con etiquetas para las caras, el núcleo y el adhesivo. Es útil para compradores que conocen el panel terminado, pero necesitan entender el material interior.
Qué revisar antes de aceptar un lote
Presenta una lista breve de comprobaciones de dimensiones, geometría celular, documentación y estado del embalaje. Este contenido responde a necesidades reales de compras y control de calidad.
Especificación estándar frente a fabricación personalizada
Explica qué parámetros suelen poder personalizarse, como altura, tamaño de celda, densidad y dimensiones. Aclara que la disponibilidad depende de la capacidad de producción.
Preguntas frecuentes
¿Es caro el núcleo de nido de abeja de aluminio?
El costo depende del tamaño de la celda y del espesor de la lámina. Las celdas más pequeñas usan más aluminio y cuestan más. Sin embargo, los ahorros en peso y tiempo de instalación a menudo lo convierten en una solución más económica en general.
¿Cómo corto el núcleo de nido de abeja?
Puede cortarlo con un cuchillo afilado, una sierra de cinta o un router CNC. Para obtener los mejores resultados, a menudo se corta mientras está en su estado “no expandido”.
¿Puedo usar diferentes caras?
Sí. Puede unir aluminio, acero, fibra de vidrio o incluso chapas finas de piedra al Núcleo de nido de abeja de aluminio para paneles sándwich.

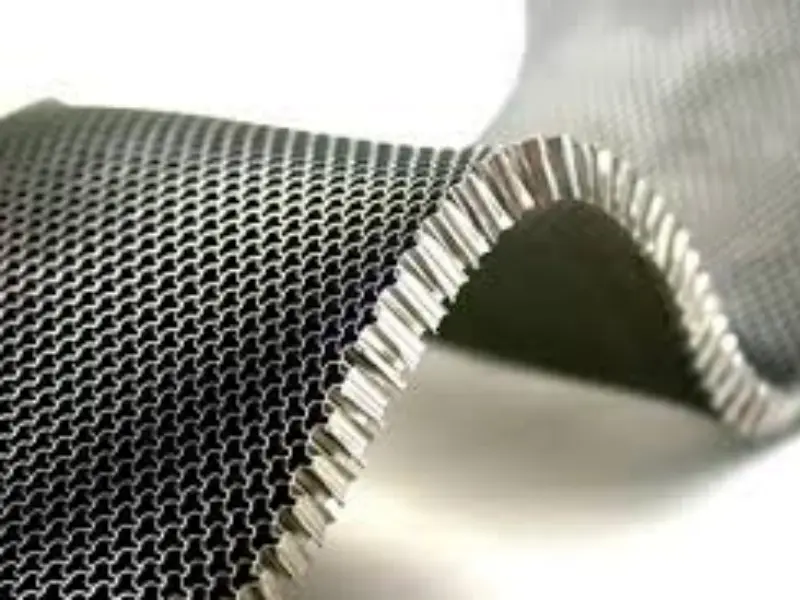

Núcleo de nido de abeja de aluminio para paneles sándwich
El Núcleo de nido de abeja de aluminio para paneles sándwich es un material versátil y de alto rendimiento. Permite a ingenieros y arquitectos construir estructuras más grandes, ligeras y fuertes.
Ya sea que esté trabajando en un tren de alta velocidad o en una pared decorativa para un vestíbulo, este material proporciona el equilibrio perfecto entre resistencia y peso. Elija siempre la aleación y el tamaño de celda adecuados para satisfacer las necesidades específicas de su aplicación.
