3003 vs 5052 Núcleo de Nido de Abeja de Aluminio
Elegir entre 3003 vs 5052 Núcleo de Nido de Abeja de Aluminio es una decisión común en proyectos de construcción e industria. Ambos materiales se usan mucho, pero tienen diferencias importantes en resistencia, costo y uso.
¿Qué es el Aluminum Honeycomb Core?

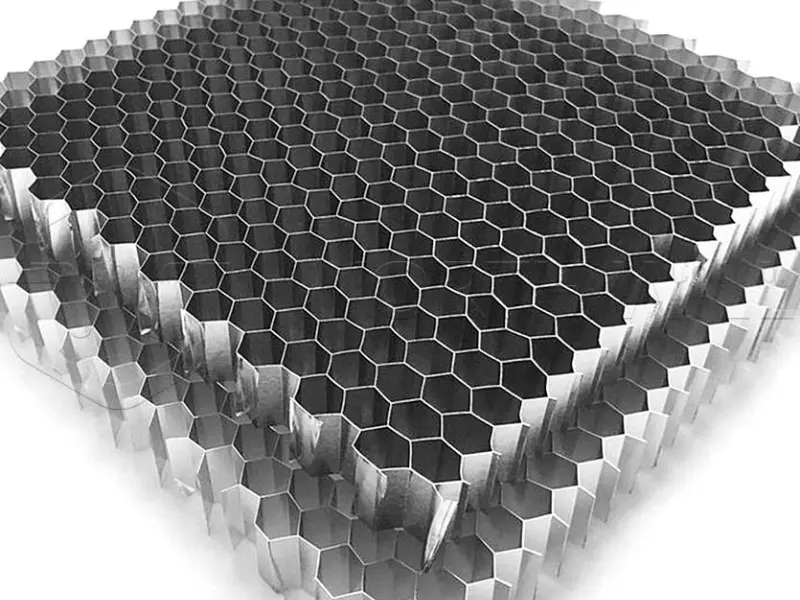

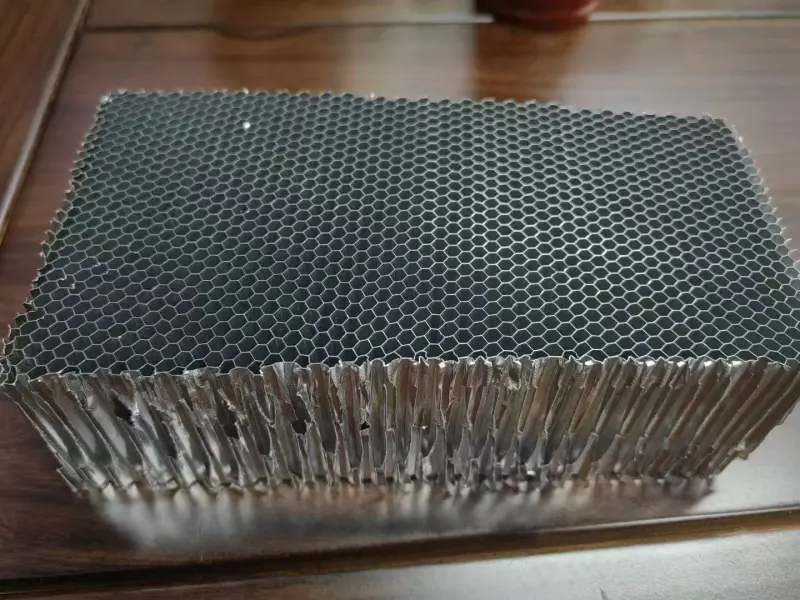

El aluminum honeycomb core es un material ligero. Está hecho de láminas de aluminio que forman una estructura hexagonal.
Estructura básica
- Láminas finas de aluminio
- Nodos pegados
- Celdas hexagonales
- Núcleo expandido
Esta estructura ofrece alta resistencia con bajo peso.
Descripción del 3003 Aluminum Honeycomb Core
El 3003 aluminum honeycomb core es el tipo más usado en el mercado.
Características principales
- Resistencia media
- Buena resistencia a la corrosión
- Fácil de procesar
- Bajo costo
Usos típicos
- Paneles de fachada
- Paredes interiores
- Techos
Descripción del 5052 Aluminum Honeycomb Core
El 5052 aluminum honeycomb core ofrece mayor rendimiento.
Características principales
- Alta resistencia
- Mejor resistencia a la corrosión
- Apto para ambientes exigentes
- Mayor costo
Usos típicos
- Paneles marinos
- Pisos de transporte
- Estructuras industriales
Comparación rápida: 3003 vs 5052
Tabla de diferencias principales
| Característica | 3003 | 5052 |
|---|---|---|
| Tipo de aleación | Al-Mn | Al-Mg |
| Resistencia | Media | Alta |
| Resistencia a corrosión | Buena | Excelente |
| Costo | Bajo | Alto |
| Procesamiento | Fácil | Medio |
Comparación de composición química
Tabla de composición
| Elemento | 3003 (%) | 5052 (%) |
|---|---|---|
| Aluminio | Balance | Balance |
| Manganeso | 1.0 – 1.5 | — |
| Magnesio | — | 2.2 – 2.8 |
| Cobre | 0.05 – 0.20 | ≤ 0.10 |
Punto clave
- 3003 usa manganeso
- 5052 usa magnesio para mayor resistencia
Comparación de propiedades mecánicas
Tabla de rendimiento
| Propiedad | 3003 | 5052 |
|---|---|---|
| Resistencia a compresión | Media | Alta |
| Resistencia al corte | Estable | Mayor |
| Resistencia a fatiga | Buena | Mejor |
| Resistencia al impacto | Buena | Alta |
Opciones de espesor y celda
Tabla de especificaciones
| Parámetro | Rango |
|---|---|
| Espesor de foil | 0.02 – 0.08 mm |
| Tamaño de celda | 3 – 12 mm |
| Espesor del núcleo | 5 – 200 mm |
| Densidad | 20 – 100 kg/m³ |
Diferencias técnicas poco mencionadas
1. Resistencia de los nodos
| Factor | 3003 | 5052 |
|---|---|---|
| Estabilidad | Buena | Mejor |
| Carga a largo plazo | Estable | Más estable |
2. Resistencia a grietas
- 3003: flexible
- 5052: mejor resistencia a grietas
3. Resistencia en ambiente salino
| Condición | 3003 | 5052 |
|---|---|---|
| Exterior | Buena | Mejor |
| Marino | Limitado | Excelente |
4. Comportamiento en expansión
- 3003: más fácil de expandir
- 5052: requiere mayor control
Tipos 3003 vs 5052 Núcleo de Nido de Abeja de Aluminio
Ambos materiales pueden fabricarse en diferentes tipos.
Núcleo de celda pequeña
- 3–5 mm
- Alta densidad
- Alta precisión
Núcleo estándar
- 6–10 mm
- Uso general
For Núcleo de celda grande
- 10–12 mm
- Peso reducido
Núcleo de alta densidad
- Mayor resistencia
- Uso estructural
Núcleo ultraligero
- Muy bajo peso
- Uso en transporte
Comparación de aplicaciones
Aplicaciones del 3003
- Fachadas
- Interiores
- Techos
- Muebles
Aplicaciones del 5052
- Industria marina
- Transporte
- Plataformas offshore
- Estructuras pesadas
Comparación de costos
| Factor | 3003 | 5052 |
|---|---|---|
| Materia prima | Bajo | Alto |
| Procesamiento | Bajo | Alto |
| Costo total | Económico | Premium |
Cómo elegir el material correcto
Guía rápida
| Necesidad | Opción recomendada |
|---|---|
| Bajo presupuesto | 3003 |
| Alta resistencia | 5052 |
| Ambiente marino | 5052 |
| Uso interior | 3003 |
Resumen de ventajas
3003
- Económico
- Fácil de fabricar
- Amplio uso
5052
- Más fuerte
- Mejor resistencia a corrosión
- Mayor vida útil
¿Cuál núcleo de aluminio tipo panal es mejor para su proyecto?
La elección entre 3003 vs 5052 aluminum honeycomb core depende de su proyecto.
- Use 3003 para aplicaciones generales y bajo costo
- Use 5052 para condiciones exigentes
Ambos materiales son confiables. La selección correcta mejora el rendimiento y reduce costos a largo plazo.
1. La Diferencia Principal: Composición Química
La diferencia entre estos dos productos comienza en su nivel molecular. Las aleaciones de aluminio se agrupan según los metales añadidos a la base de aluminio puro.
Aleación de Aluminio 3003
Se conoce como una aleación de Manganeso (Mn). Es el “grado comercial” del aluminio. Ofrece una buena resistencia a la corrosión y es muy fácil de trabajar durante el proceso de fabricación. Es la opción estándar para la mayoría de los proyectos industriales y arquitectónicos.
Aleación de Aluminio 5052
Esta es una aleación de Magnesio (Mg). Pertenece a la categoría de alta resistencia. Gracias al magnesio, es mucho más dura y tiene una resistencia superior al agua salada y a los productos químicos agresivos. Se considera un material de “grado marino” o “grado aeroespacial”.
Tabla 1: Comparación Química y Mecánica
| Característica | Núcleo 3003 | Núcleo 5052 |
|---|---|---|
| Elemento Principal | Manganeso (Mn) | Magnesio (Mg) |
| Resistencia a la Tracción | Media (140−160MPa) | Alta (210−230MPa) |
| Resistencia a la Corrosión | Buena | Excelente (Grado Marino) |
| Relación de Peso | Ultra ligero | Ultra ligero |
| Estado (Temper) | H18/H19 | H19 |
| Precio | Económico | Premium |
2. Especificaciones Técnicas y Tipos Digitales
Un fabricante profesional define el producto utilizando tres números principales: el tamaño de la celda, el espesor de la lámina y la densidad.
Tamaño de Celda (C)
Es la distancia entre dos lados paralelos del hexágono. Las celdas más pequeñas significan que se usa más lámina de aluminio, lo que hace que el núcleo sea más fuerte pero más pesado.
Espesor de la Lámina (t)
Es el grosor de la hoja de aluminio utilizada para crear las paredes del panal. Incluso un pequeño cambio en el espesor puede cambiar mucho la resistencia (S) del panel.
Tabla 2: Especificaciones Comunes para 3003 y 5052
| Tipo de Especificación | Rango Métrico (mm) | Rango Imperial (pulgadas) |
|---|---|---|
| Tamaño de Celda (C) | 3.0mm a 25.4mm | 1/8″ a 1″ |
| Espesor de Lámina (t) | 0.03mm a 0.10mm | 0.0012″ a 0.004″ |
| Altura/Grosor (H) | 3mm a 300mm | 0.12″ a 11.8″ |
| Densidad (D) | 20kg/m3 a 150kg/m3 | Variable |
3. Tipos de Productos: Más que una Hoja Estándar
Los proveedores ofrecen el núcleo en varios formatos para ayudar a los clientes a ahorrar en envío y mano de obra.

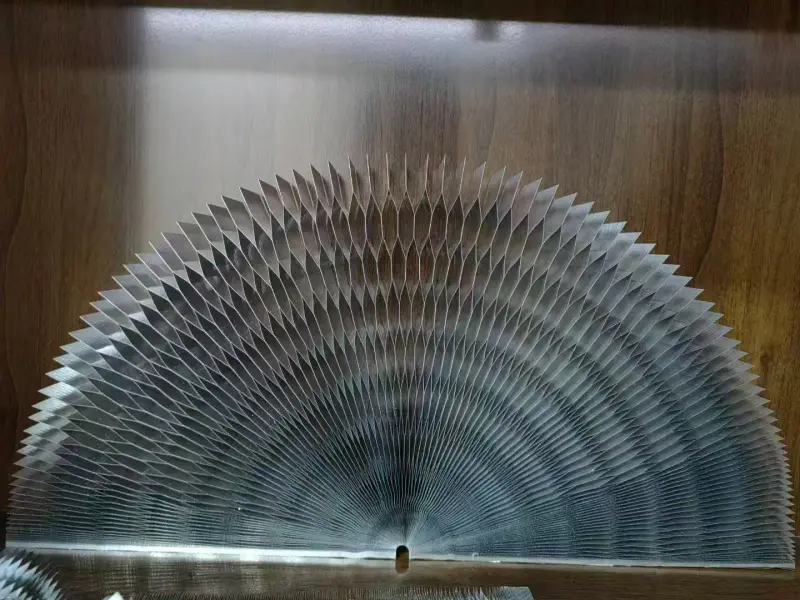

Bloques sin Expandir (Slices)
Es la forma más popular de comprar núcleos para envíos internacionales. El núcleo se comprime en un bloque sólido.
- Beneficio: Ocupa muy poco espacio (V) en un contenedor.
- Uso: El cliente expande el bloque en una hoja utilizando una mesa especializada en su fábrica.
Hojas Expandidas
El fabricante expande el núcleo en la fábrica y lo corta al largo (L) y ancho (W) exactos que usted necesita.

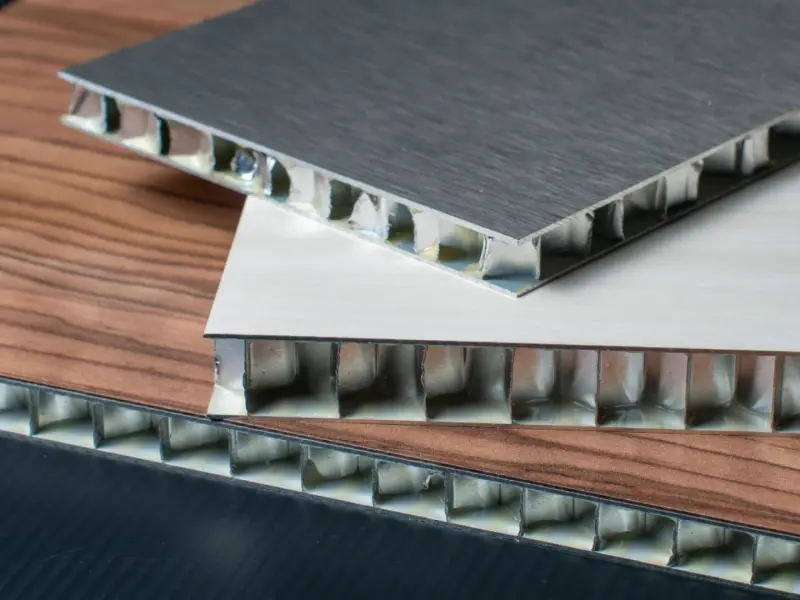

- Beneficio: Listo para usar inmediatamente en la unión de paneles sándwich.
- Uso: Ideal para proyectos locales o pedidos pequeños donde no hay equipo de expansión.
Núcleo de Nido de Abeja Perforado
En este tipo, el proveedor perfora pequeños agujeros en las paredes de las celdas.
- ¿Por qué? Cuando se pegan las pieles al núcleo usando calor o vacío, el aire puede quedar atrapado. Las perforaciones permiten que el aire se mueva entre las celdas, evitando que el panel se infle o explote durante la producción.
4. Cuándo Elegir 3003 vs 5052
Como comprador, debe equilibrar el rendimiento y el presupuesto. Veamos las razones específicas para elegir cada uno.
¿Por qué elegir el Nido de Abeja 3003?
El núcleo de nido de abeja de aluminio 3003 es la mejor opción para el 90% de las aplicaciones arquitectónicas e interiores.
- Ahorro de Costos: Es entre un 15% y un 25% más barato que el 5052.
- Trabajabilidad: Es un poco más suave, lo que facilita el corte y la forma en paneles curvos.
- Aplicaciones:
- Paneles de techo interiores estándar.
- Particiones de oficina y paredes de salas limpias.
- Muebles (mesas, armarios) donde el peso es la mayor preocupación.
- Pizarras blancas y señalización.
¿Por qué elegir el Nido de Abeja 5052?
El núcleo de nido de abeja de aluminio 5052 es para proyectos de “Rendimiento Crítico”.
- Resistencia a la Fatiga: Soporta mucho mejor las vibraciones. Esto es vital para vehículos.
- Alta Resistencia: Si su panel debe soportar una carga pesada (como un suelo), el 5052 permite usar una lámina más delgada para lograr la misma fuerza que el 3003.
- Aplicaciones:
- Cascos de barcos e interiores de buques (resistencia al agua salada).
- Suelos de trenes de alta velocidad y paneles laterales.
- Estructuras aeroespaciales y componentes de satélites.
5. Puntos Técnicos Críticos (Lo que otros no cuentan)
Al evaluar a un proveedor, observe estos factores “ocultos” que determinan la calidad.
El Adhesivo de los Nodos
El “nodo” es la línea donde dos hojas de lámina se pegan. Si el pegamento es malo, el panal se desarmará.
- Busque: Resinas epoxi que puedan soportar altas temperaturas (150∘C o más).
- La Prueba: Pida al proveedor los datos de “Resistencia al Corte del Nodo” (NodeShearStrength).
Tratamiento de Superficie de la Lámina
La lámina de aluminio suele tener aceites de fábrica. Si el aceite no se elimina, el pegamento no pegará bien.
- Recubrimiento de Conversión Química: Los núcleos de alta calidad se tratan con un recubrimiento sin cromo. Esto evita que el aluminio se oxide (Al2O3) dentro del panel y asegura que el pegamento dure más de 20 años.
Estado de la Lámina (Temper H18 vs H19)
- H18/H19 significa que el aluminio ha sido “endurecido por trabajo”.
- Para el nido de abeja, usted quiere el estado más duro posible. Esto da a las paredes de la celda el “resorte” que necesitan para mantenerse hexagonales y resistir el aplastamiento.
6. Resumen de Campos de Aplicación
- Construcción: Muros cortina, techos decorativos y cubiertas.
- Transporte: Interiores de vagones de tren, suelos de autobuses y carrocerías de camiones.
- Marina: Mamparos, techos y muebles para yates y ferris.
- Industria: Paneles de salas limpias, mesas de corte láser y aire acondicionado.
